Flut aus dem Kanal

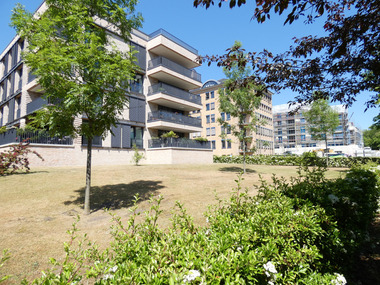

München ist die am meisten versiegelte Stadt in Deutschland. So das Ergebnis einer Studie, die der Gesamtverband der Deutschen Versicherungswirtschaft (GDV) im vergangenen Oktober veröffentlicht hatte. Die Untersuchung nimmt die 50 einwohnerstärksten Kommunen Deutschlands unter die Lupe und weist nach: „In der bayerischen Landeshauptstadt sind rund 47 % des Stadtgebiets bebaut, betoniert oder asphaltiert.“ Das ist Platz 1 im Versiegelungsranking und das ist brisant, denn: „Angesichts der steigenden Starkregengefahr spielt die Bebauungsdichte eine immer wichtigere Rolle“, so der GDV. Das Umweltbundesamt beziffert die derzeitige Versiegelungsrate für ganz Deutschland auf über 60 ha pro Tag. Da liegen auch Oberhausen und Hannover gut im Trend. Sie belegen mit 44 und 43 Versiegelungsprozenten nach der Bayermetropole die Plätze 2 und 3 der GDV-Liste. An 50. Stelle präsentiert sich übrigens Potsdam mit knapp 13 % als besonders offenporig.

Unterschätzte Gefahr

In Siedlungsräumen mit hoher Versiegelung bleiben dem Starkregen nur zwei Wege. Anfänglich fließt er in die Kanalisation, füllt diese aber sehr schnell bis zur Kapazitätsgrenze und flutet dann zwangsläufig die Oberflächen. Für Grundstücke und Gebäude ergibt sich daraus ein doppeltes Risiko mit hohem Gefahrenpotenzial: Überflutung einerseits, Rückstau aus überlasteter Kanalisation andererseits. Doch trotz der vielen Starkregenkatastrophen, die in jüngster Vergangenheit schon verheerende Schäden angerichtet haben – die „Auswirkungen extremer Niederschläge werden in der Öffentlichkeit noch immer unterschätzt“, mahnt Dr. Tim Peters. Er ist Meteorologe und arbeitet beim Versicherungsunternehmen Westfälische Provinzial. Nach seiner Erfahrung „kann Starkregen für jeden Hausbesitzer bei nicht ausreichender Vorsorge existenzbedrohende Auswirkungen haben.“

Der Versicherungsexperte zählt zum Autorenteam, das den Anfang 2019 erschienen ‚Ratgeber Rückstauschutz‘ verfasst hat. Die von Mall herausgegebene Broschüre rollt klar und praxisbezogen das gesamte fachliche Spektrum des Themenfeldes auf. Nach Einordnung des Rückstauphänomens in den geoklimatischen und geopolitischen Kontext des Klimawandels führen Experten in die fachlichen Details. Sie erklären, aufgrund welcher ursächlichen Zusammenhänge sich Rückstaulagen aufbauen, beschreiben die Möglichkeiten für technischen und baulichen Rückstauschutz, diskutieren das Spektrum versicherungsseitiger Aspekte und bringen Übersicht ins Geflecht anzuwendender Normen. Abrundend rät die Broschüre zu besonderer Vorsicht bei Hanglagen und macht schlussendlich mit drei typischen Anwendungsbeispielen Rückstauschutz ganz konkret. Kompetente Entscheidungs- und Handlungsfähigkeit zu vermitteln, ist das Ziel der Publikation.

Rückstau verstehen

Wie der Ratgeber erläutert, baut sich ein Rückstauereignis auf, wenn die Kanalisation überlastet ist. Dann staut sich das Wasser im Rohrsystem und drückt durch Anschlussleitungen zurück in Gebäudeteile und Grundstücksareale. Sind gefährdete Räume oder Flächen nicht gegen Rückstau geschützt, werden sie aus der Kanalisation geflutet. Meist sind es Kellerräume, die betroffen sind, meist sind immense Schäden an Bausubstanz, technischen Anlagen und Inventar die Folgen und meist sind Starkregenereignisse das ursächliche Moment. Daneben können aber auch unplanmäßige Einleitungen von Abwasser sowie Ablagerungen oder Verstopfungen im Rohrsystem ein Rückstauereignis ebenso bewirken, wie der Ausfall eines Pumpwerks, das im Kanalnetz der Weiterförderung des Abwassers dient.

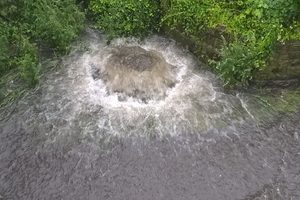

Dass Rückstaulagen in Folge extremer Niederschläge entstehen, ist unvermeidbar. Schon allein aus Kostengründen können Ab- und Regenwasserkanäle nicht beliebig groß dimensioniert werden. Das impliziert zwangsläufig die Inkaufnahme des Rückstaufalls, wenn entsprechend große Regenvolumina das Fassungsvermögen der Kanalisation übersteigen. Ist der Kanal dann vollständig geflutet, quillt das Wasser aus Gullys und Schächten auf die Straße und fließt oberirdisch ab. Deshalb ist die Straßenoberkante im Regelfall jenes Niveau, bis zu dem ein Rückstau maximal anwachsen kann. Dieser höchstmögliche Rückstaulevel wird als Rückstauebene bezeichnet. Sie markiert, welche Bereiche der an den Kanal angeschlossenen Gebäude und Flächen rückstaugefährdet sind: Alle, die darunter liegen.

Das Risiko managen

Die Herausforderung eines Starkregenmanagements zur Minimierung von Schadensverläufen nimmt zunächst Bund, Länder und Kommunen in die Pflicht. Zielführende Maßnahmenbündel reichen von großräumiger Landschaftsplanung bis zu kleinteiliger Neugestaltung in Siedlungsbereichen. Unter der Ausrichtung, massive Niederschläge lenken zu können, steht der wassersensible Umbau von Städten und Gemeinden auf der Agenda. Dem Leitgedanken der Schwammstadt folgend gilt es, Siedlungsräume dahingehend anzupassen, dass sie große Regenmengen aufnehmen können – durch Speichern, Nutzen, Versickern, Rückhalt mit verzögerter Abgabe. Auch Straßenzüge und Freiflächen als Notabflusstrassen auszuweisen und entsprechend zu gestalten ist Teil dieses Konzepts. So können Wassermassen, die der Kanal nicht mehr aufnehmen kann, dennoch schadlos abfließen.

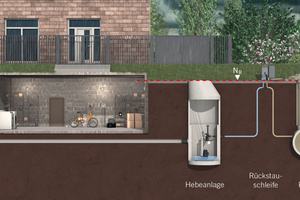

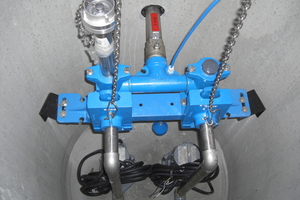

Doch trotz aller makrostrukturellen Anpassungen – dazu gehört auch die Sorge um eine leistungsfähige Kanalisation seitens ihres Betreibers – bleibt es unweigerlich im Verantwortungsbereich jedes einzelnen, Haus- und Grundbesitz vor Starkregenschäden zu bewahren. Schutz gegen Überflutung ist dabei die eine Seite, Rückstauschutz die andere. Um rückstaugefährdete Gebäudeteile und Grundstücksareale abzusichern, empfehlen die Autoren der maßgeblichen Normen DIN EN 12056-4 und DIN 1986-100 den Einbau einer Hebeanlage mit nachgeordneter Rückstauschleife.

Zwar können unter der Voraussetzung der untergeordneten Nutzung – wenn in gefährdeten Räumen keine wesentlichen Sachwerte vorhanden sind und für die Gesundheit der Bewohner im Rückstaufall keine Gefahr besteht – auch Rückstauverschlüsse nach DIN EN 13564 verbaut werden. Solche Verschlussklappen gelten aber als störanfällig, wobei der eklatante Nachteil darin besteht, dass eine Fehlfunktion erst bei Eintreten des Rückstaufalls offenkundig wird. Dann aber ist es zu spät; der Wassereinbruch aus dem Kanal nimmt seinen Lauf. Die Schutzfunktion des Systemensembles Hebeanlage plus Rückstauschleife ist dagegen immer gewährleistet. Selbst wenn der Kanal bis zum höchstmöglichen Niveau der Rückstauebene geflutet ist, endet das gebäudewärts drängende Abwasser an der Rückstauschleife. Weil sie die Entwässerungsleitung des Grundstücks über die Rückstauebene hinweg zum Kanal führt, stoppt sie unweigerlich jeden Rückstaufluss aus der Gegenrichtung.

Neben der Gefahrenabwehr mittels technischer und baulicher Maßnahmen ist Versicherungsschutz ein unverzichtbarer Vorsorgebaustein. Die Erfahrungen der Versicherungsbranche zeigen, dass Schäden durch Starkregen ohne weiteres existenzbedrohende Größenordnungen erreichen. So liege der Schadendurchschnitt nach Starkregenereignissen mit mehr als 6.500 Euro deutlich höher als jener nach Winterstürmen mit etwa 800 Euro, berichtet Dr. Tim Peters. Und das seien lediglich Durchschnittswerte; im Einzelfall sei ein Gebäude-Totalschaden keineswegs die Ausnahme. Fatalerweise unterliegt jedoch die überwiegende Mehrheit der Hausbesitzer der irrigen Annahme, Schäden durch Starkregen seien mit der herkömmlichen Wohngebäudeversicherung abgedeckt. Zur Absicherung gegen Naturgefahren wird jedoch als zusätzlicher Baustein eine Elementarschadenversicherung benötigt. Sie allein schützt vor den finanziellen Folgen jener Schäden, die Elementarereignisse wie unter anderem Starkregen verursachen.

Heikel am Hang

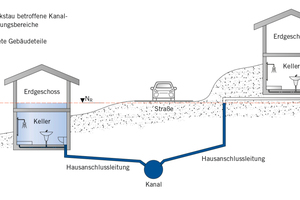

Zurück zu baulichen und technischen Aspekten mit einem Blick auf ausgeprägte Hanglagen. Sie sind in rückstautechnischer Hinsicht diffizil, weil die Rückstauebene als maßgebliches Fixum, an dem sich jeglicher Rückstauschutz orientiert, im Gefälle Ausnahmefälle schafft. Nur die genaue Analyse der jeweiligen Gegebenheiten bewahrt vor Fehlentscheidungen. Die maßgebliche Frage ist, ob das Gelände längs der Straße abfällt oder quer zu ihr. Bei Quergefälle sind die zur Straße talwärts gelegenen Anwesen in ungleich höherem Maß rückstaugefährdet als jene, die hangaufwärts liegen. Unter Annahme einer Rückstauebene auf Straßenniveau sowie einer entsprechend starken Geländeneigung kann die Rückstaugefährdung in abwärts gelegenen Gebäuden bis ins Erdgeschoss reichen. Abhängig von Topografie und Bauweise liegt hingegen oberhalb der Straße vielleicht gar keine oder nur eine geringe Gefährdung vor.

In der anderen Variante mit Gefälle längs der Straße verschiebt sich die Rückstauebene aus Sicht eines jeweiligen Grundstücks nach oben bis zum Niveau des nächst höher gelegenen Kanalschachts oder Straßengullys. Denn bis dorthin würde sich Abwasser im Kanal auf- und in das angeschlossene Gebäude zurückstauen, wenn hangabwärts beispielsweise eine Verstopfung vorläge. Wird also für ein Gebäude in Hanglage der Einbau einer Rückstausicherung erwogen, so ist es empfehlenswert, zuvor bei der Kommune die Information einzuholen, wo genau für das betreffende Objekt die Rückstauebene anzusetzen ist.

Abscheider mit Sonderregeln

Rückstauschutz bei Abscheidern für Fette und Leichtflüssigkeiten unterliegt strengeren Regeln. Unter bestimmten Umständen fordern die betreffenden Normen DIN 4040-100 und DIN 1999-100 in beiden Fällen eine Rückstausicherung per Abwasserhebeanlage mit Rückstauschleife. Für Fettabscheider trifft das ausnahmslos zu, sobald der Ruhewasserspiegel des Abscheiders unterhalb der Rückstauebene liegt. In diesem Fall ist zwingend eine Entwässerung per Doppelhebeanlage mit Rückstauschleife vorzusehen. Jede andere Art der Rückstausicherung ist dann unzulässig, denn es gilt sicherzustellen, dass Fette nach einem Rückstauereignis nicht in die Kanalisation geschwemmt werden.

Bei Leichtflüssigkeitsabscheidern kommt es darauf an, den Austritt von Benzin, Diesel und Öl am Schachtaufbau zu unterbinden. Lässt sich aufgrund örtlicher Gegebenheiten die hierzu erforderliche Überhöhung des Schachts gegenüber dem Niveau der Rückstauebene nicht realisieren, muss eine Rückstausicherung vorgesehen werden. Dabei genügt ein Rückstauverschluss vom Typ 2 oder Typ 3 gemäß DIN EN 13564, wenn er die Unterbrechung des Rückstauzuflusses zum Abscheider sicher gewährleistet. Andernfalls verlangt die DIN 1999-100 auch hier eine Hebeanlage mit Rückstauschleife, damit die betriebssichere Entwässerung gegeben ist.
