Dauerhaft sicher

Faktoren für die Langlebigkeit

Gebäude und ihre technische Ausstattung – inklusive der Verrohrung – werden für einen Lebenszyklus von 50 Jahren und länger errichtet. Ebenso lange müssen auch Mehrschicht-Verbundrohre wie die Sanha-Multifit-Flex-Rohre störungsfrei funktionieren, also kaltes und warmes Wasser zu den Verbrauchsstellen transportieren. Dies betrifft Trinkwasser, Medien für die Heizung (einschließlich Flächenheizung) sowie die Kühlung. Das reibungslose Funktionieren hängt vor allem von der durchgeleiteten Flüssigkeit, den äußeren Einflüssen sowie den Betriebsbedingungen ab. Letztere werden durch die Materialwahl, die Stärke und die Temperaturen bzw. Drücke im System beeinflusst.

Der Rohraufbau

Mehrschicht-Verbundrohre bestehen aus drei Hauptschichten. Im Detail unterscheiden sie sich je nach Einsatzbereich und Anspruch. Für Heizungs- und Trinkwasserinstallationen gilt folgender Aufbau: Innen befindet sich das Rohr aus PE-RT, darüber das laserstumpfgeschweißte Aluminiumrohr als Sauerstoff-Sperrschicht und außen die robuste Kunststoffumhüllung aus PE-HD oder PE-RT. Zwischen diesen Schichten wird jeweils Haftvermittler eingesetzt, sodass auch von 5-Schicht-Verbundrohren gesprochen wird. Insbesondere für Heizungs- und Kühlungsanwendungen (auch für Fußbodenheizungen) wird strahlenvernetzter PE-Xc, eine Spezial-Kunststoff-Sauerstoffsperrschicht und eine Ummantelung aus PE-Xc eingesetzt. Als dritte Variante ist das aus fünf Schichten bestehende PE-RT-Rohr zu nennen, das unter anderem für die Fußbodenheizung eingesetzt wird. Es ist sauerstoffdicht nach DIN 4726. Es ist zu beachten, dass Sauerstoff beispielsweise Anschlussleitungen aus C-Stahl korrodieren lässt.

Prüfungen obligatorisch

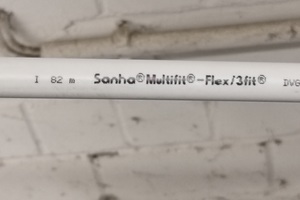

Allen Rohrleitungstypen gemeinsam ist die strenge Kontrolle, die sich an den ausgestellten Zertifikaten ablesen lässt. Eine DVGW-Zertifizierung beruht unter anderem auf den Vorgaben, die im DVGW-Arbeitsblatt W 542 festgeschrieben sind. Dabei geht es um Zeitstandsprüfungen, die den Alterungsprozess der Rohre simulieren. Dieser Prozess lässt sich einschätzen, wobei ein Festigkeitsnachweis mit der Erstellung der Zeitstand-Innendruckkurven als Basis genommen wird. Details dazu sind im Info-Kasten zusammengestellt. Ein Hersteller muss den Nachweis für jede Rohrdimension bei verschiedenen Temperaturen durchführen. Für die Multifit-Flex-Rohre sind dies sieben Größen zwischen 16 und 63 mm. Die beiden anderen Rohr-Ausführungen sind jeweils in einer bzw. zwei Größen im Portfolio – Multifit-PEX in 16 und 20 mm sowie Multifit-PE-RT in 16 mm.

In der Trinkwasserinstallation

Mit der bestandenen Prüfung sind die Mehrschicht-Verbundrohre als sicher und zuverlässig eingestuft – geeignet für eine lange Nutzung. Dies spielt vor allem in einer Trinkwasserinstallation eine große Rolle. Neben der Materialfrage sind hier aber noch die Faktoren Wasserbeschaffenheit, Druck, Fließgeschwindigkeit und Temperatur von Bedeutung. Auftretende Schwankungen, ausgelöst von den Betriebsbedingungen, können die Rohre verkraften, etwa eine höhere Temperatur durch eine thermische Desinfektion. Alle üblichen Regeln zu den Temperaturen im System – Kaltwasser unter 25 °C und Warmwasser zwischen 55 und 70 °C – bestehen die Mehrschicht-Verbundrohre problemlos. Ebenso verhält es sich mit dem Druck in der Trinkwasserinstallation. Alle Bestandteile sind für einen Betriebsüberdruck von 10 bar ausgelegt. Damit ist eine ausreichende Festigkeit gegeben.

Anwendung im Heizungsbereich

Hier wird in modernen Systemen ein niedriges Temperaturniveau angesetzt. Insbesondere in Kombination mit Flächenheizung werden für Vor- und Rücklauf Werte zwischen 35-45/25-35 °C gewählt. Sind andere Elemente der Wärmeverteilung vorhanden wie Radiatoren, liegt die Temperatur höher, überschreitet aber kaum den Wert 75/65 °C. Meist liegen die Vorgaben deutlich niedriger, etwa bei 55/45 °C. Der Druck in Heizungsanlagen wird in kleineren Gebäuden erfahrungsgemäß zwischen 1 und 2 bar gewählt. In größeren Anlagen liegt der Wert etwas oberhalb, wird aber durch Druckminderer normalerweise auf 6 bar begrenzt.

Ein Beispiel für den Einsatz von Mehrschicht-Verbundrohren sind die Sanha-Wandheizungsmodule. Hier werden 16 x 2 mm Multifit-Flex-Rohre integriert, für die eine Betriebstemperatur von maximal 60 °C (Heizen) und mindestens 16 °C (Kühlen) angegeben wird. Der Betriebsdruck liegt bei maximal 10 bar.

Vorteile bei der Handhabung

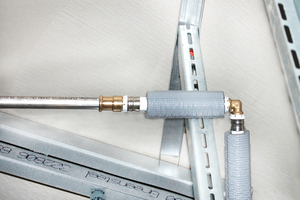

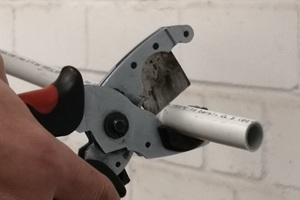

Die Mehrschicht-Verbundrohre lassen sich leicht biegen und sind dabei formstabil. Zudem punkten sie durch ihr geringes Gewicht. Die Verarbeitung – vom Ablängen über das Entgraten und Kalibrieren bis zum Verpressen – gestaltet sich unproblematisch. Kleinere Dimensionen werden häufig für Anschlusslösungen eingesetzt, etwa bei Sanitärobjekten. Passende Übergänge, beispielsweise von einem metallischen Rohrsystem auf Mehrschicht-Verbundrohr, sind im Portfolio der Hersteller enthalten. Die Längenausdehnung ist mit der von Metallrohren vergleichbar. Die Rohre werden in Rollen oder Stangen geliefert, wobei Sanha auch Systemrohre mit Schutzrohr anbieten kann. Für die Flächenheizung gibt es eine mit Klettband ausgerüstete Variante. Allen gemeinsam ist: Durch die Aluminiumsperrschicht dringt kein Sauerstoff ein, sodass die wasserseitige Korrosion unterbunden wird.

Stabile Verbindungstechnik

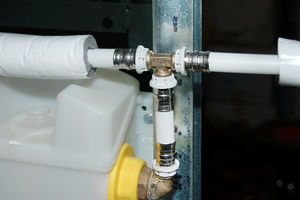

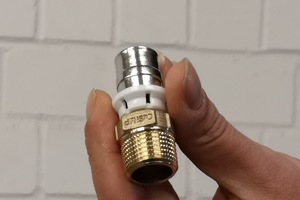

Insbesondere für Trinkwasserinstallationen sind die eingesetzten Fittings ein wichtiger Bestandteil. Mit den Pressfittings 3fit-Press aus bleifreier Siliziumbronze CuSi lässt sich eine dauerhaft sichere Anlage errichten, die kein Blei in das Trinkwasser abgibt. Damit ist den Anforderungen hinsichtlich Bleigrenzwert – maximal 0,005 mg/l durch die häusliche Installation – Genüge getan. Für Planer und Verarbeiter besteht kein Risiko.

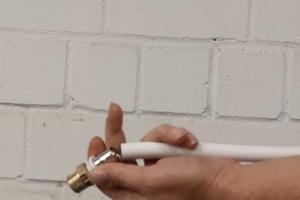

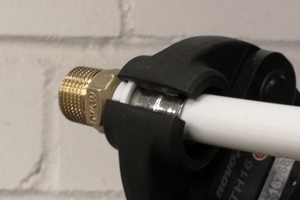

Auch in der Verarbeitung zeigen die System-Pressfittings ihre Vorzüge. Sie sind mit mehreren Sichtfenstern ausgestattet, damit die richtige Einstecktiefe des Rohres leicht zu kontrollieren ist. Durch die Push and Stay-Funktion rutschen Rohre selbst bei vertikaler Montage nicht aus ihrer Position. Die Sicherheit wird außerdem durch die Eigenschaft „Unverpresst undicht“ erhöht. Verpresst wird Dank combipress mit dem vorhandenen Werkzeug mit allen gängigen Kunststoff-Pressprofilen.
