Deutschlands höchstgelegene Fußbodenheizung

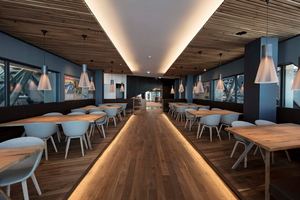

Das Außenthermometer steigt auch im Hochsommer selten über fünf Grad und häufig peitscht der Wind aus West Regen über das Zugspitzplateau herüber. Im Panorama 2962 erleben die Gäste seit 1. Juli 2018 bei alpinen Schmankerln das Naturschauspiel und den grandiosen Blick durch die bodentiefen Fenster sehr unmittelbar und dennoch angenehm temperiert.

In Deutschlands neuem Gipfelrestaurant sorgt die Fußbodenheizung Uponor Classic für zugluftfreie und behagliche Strahlungswärme auf knapp 3.000 m Höhe. Der Planer, Johannes Hasenauer Technisches Büro GmbH, und das ausführende Fachunternehmen, Luzian Bouvier Haustechnik & Fliesen GmbH, entschieden sich zudem auch bei der Heizungsanbindung und Trinkwasserinstallation für Installationssysteme von Uponor.

Mit der Eröffnung des Panorama 2962 verbindet sich, so die Bayerische Zugspitzbahn Bergbahn AG, das einzigartige 360-Grad-Panorama über den Alpen mit einem kulinarischen Hochgenuss zu einem Gesamterlebnis. In Anlehnung an den beeindruckenden Vier-Länder-Panoramablick heißt das Motto der Gipfelgastronomie „Das Beste aus vier Ländern“. Auf die Teller kommen Gerichte aus Deutschland, Italien, Österreich und der Schweiz. Das architektonisch aufwendig gestaltete Restaurant bietet in fünf Bereichen Platz für bis zu 450 Gäste – dazu kommen 850 Sitzplätze im Außenbereich.

Vom Bereich Panorama 2962 Gipfelblick haben die Gäste freie Sicht auf das scheinbar zum Greifen nahe Gipfelkreuz. Nach dem Abbau des Baukrans ist das goldene Kreuz an der Zugspitze wieder „Top of Germany“. Bis zu 550.000 Besucher aus aller Welt genießen jährlich die grandiose Fernsicht auf über 400 Gipfel in Österreich, Italien, der Schweiz und Deutschland – wie die Tiroler Wildspitze, den Großglockner, den Ortler und den Piz Bernina.

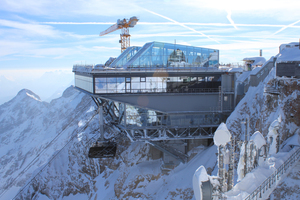

Seit dem 21. Dezember 2017 befördert die neue Seilbahn Zugspitze pro Fahrt bis zu 120 Personen von der Talstation am Eibsee bis zur Bergstation, die wie ein gläsernes Horn 35 m frei über dem Bergmassiv auskragt. Mehr als 100.000 Fahrgäste haben die Betreiber in den ersten drei Monaten nach der Wiedereröffnung gezählt. Alpinisten, Sommerausflügler, Wintersportler und Touristen aus aller Welt erleben auf der 10-minütigen Fahrt zum Gipfel drei Weltrekorde: Die großzügig verglasten Kabinen passieren die mit 127 m weltweit höchste Stahlbaustütze, überwinden den weltweit größten Höhenunterschied von 1.945 m mit dem weltweit längsten freien Spannfeld mit 3.213 m.

An derlei Superlativen haben sich die Mitarbeiter vom SHK-Fachunternehmen Luzian Bouvier auf ihrem täglichen Weg zur ihrem Arbeitsplatz auf fast 3.000 m Höhe nicht mehr aufgehalten. Anfangs nutzten sie die bereits 1963 erbaute Eibsee-Seilbahn, bei schlechtem Wetter die Zahnradbahn, die sich dem Bergmassiv entlang nach oben windet, und während des Baus der Zugspitzbahn auch die Tiroler Zugspitzbahn von Ehrwald aus. Projektleiter Michael Singer und sein Team haben Tage mit strahlend blauem Himmel, aber auch Schneestürme im Sommer erlebt. Und Tage, an denen erst Baumaterial mit der Materialseilbahn nach oben gesendet werden konnte, nachdem 2 m Neuschnee geräumt und der mit Eis überzogene Kran enteist war.

Umbau bei laufendem Betrieb

Dass auch in der Bauphase ständig Wasser, auch heißes, zur Verfügung stand, dafür war das Team von Luzian Bouvier verantwortlich. Mit den Temperaturen, dem kalten Wind und den langen Arbeitstagen haben sich die Tiroler Burschen aus dem Bouvier-Standort Pflach arrangiert: „Irgendwann war es eine normale Baustelle“. Eine Installation bei laufendem Betrieb mit täglich bis zu 2.500 Gipfelbesuchern und Baustellenführungen war hingegen eine Herausforderung.

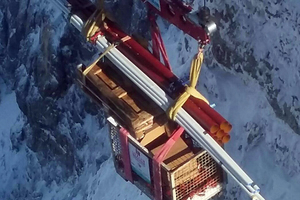

Nicht nur das. Trotz der nicht vorhersehbaren Wetterkapriolen galt es für das Team, den Ablauf zur Installation zu Deutschlands höchstgelegener Trinkwasserinstallation und Fußbodenheizung fast minutiös zu planen. Die Rohre und das Installationsmaterial wurde right-in-time im Materiallager am Eibsee angeliefert, damit das definierte Zeitfenster für den Transport genutzt werden konnte. Platz für ein Zwischenlager gab es auf Deutschlands höchstgelegener Baustelle nicht.

Für die Spezialisten von TGA-Planer Johannes Hasenauer Technisches Büro gewohnte Herausforderungen. Durch den Bau unzähliger Bergstationen mit den Widrigkeiten auf diesen Höhen vertraut, hat das Team um Johannes Hasenauer ein innovatives wie verlässliches Konzept zur Trinkwasserversorgung und zur Gebäudetemperierung (152 kW Heizlast) geplant.

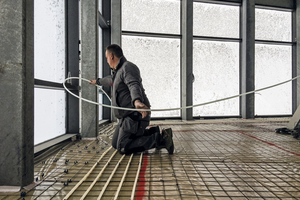

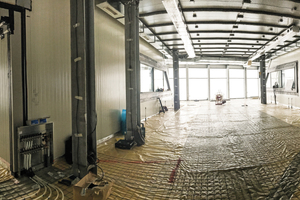

Die Heizlast wird im Gastronomiebereich über 720 m² Fußbodenheizung Uponor Classic abgedeckt. Das Trägerelementsystem ist ideal als Fußbodenheiz- und -kühlsystem für variable Bodenaufbauten im Wohnungs- und Gewerbebau. Die drei Mattenraster ermöglichen die optimale Anpassung der Heizrohrabstände an den Wärmebedarf und Oberbodenbelag. Durch die Trennung von Heizebene und Dämmschicht ist das System in Kombination mit geeigneten Dämmstoffen auch für hohe Verkehrslasten geeignet. Die beschichteten Trägerelemente und die robusten Rohrhalter fixieren die Systemrohre zuverlässig in der Heizebene und ermöglichen eine sehr gute Estrichumschließung. Im Eingangsbereich und im Treppenhaus kommen Heizkörper und Türluftschleier zum Einsatz.

Energie aus der Photovoltaikanlage und Nutzung von Abwärme

Die Zuspitze ist der kälteste Ort Deutschlands, aber zugleich auch der sonnigste - 1.800 Sonnenstunden im langjährigen Mittel. Verständlich, dass auf dem höchstgelegenen Restaurant Deutschlands an der Talseite des Gebäudes und auf dem Dach eine Photovoltaikanlage in Südausrichtung installiert ist. Der mit der PV-Anlage erzeugte Strom versorgt die drei 45-kW-Patronen zur Erwärmung des Heizungswassers im 300 l fassenden Pufferspeicher. Der Großteil des Stroms wird direkt eingespeist.

Das Heizungswasser wird auf einen Temperaturbereich von 35 °C bis 45 °C erwärmt. Die Heizkörper und die Heizungsverteiler für das Trägerelementsystem Uponor Classic sind mit insgesamt 250 m Verbundrohrsystem Uponor MLC in den Dimensionen 16 bis 40 mm angebunden.

In einem 1.000 l fassenden Pufferspeicher für die Warmwasserbereitung wird das Wasser auf Zapftemperatur vorerwärmt. Gut 25 % der dazu benötigten Heizenergie wird durch die Abwärme der Kältemaschinen der Kühlzellen für die Küche mittels Plattenwärmetauschern gewonnen.

Täglich werden von der Talstation am Eibsee 6.000 l Trinkwasser zur Bergstation gepumpt. Die Trinkwasserversorgung wird auf vier Geschossen über 500 m Verteil- und Steigleitungen mit dem Uponor Verbundrohrsystem erschlossen. Hauptverbraucher sind neben der Küche die WC-Anlagen.
